1.系统简介

北京三永华通科技有限公司生产研发的4GPTT宽带集群指挥调度系统旨在为用户提供大区域、多作战单元、多层级的移动指挥系统，完成用户对群组语音呼叫、个体语音呼叫、图片及图像上传、图片图像在指挥中心显示、单兵及组成员在GIS地图上显示和轨迹显示、固定指挥席位及移动指挥终端配备等，提供了整体的解决方案，是一套适合对大规模户外移动群体进行实时指挥和监控的多媒体无线指挥系统。

2.实现功能

系统从应用层面分为三级结构：指挥中心固定指挥调度台，由中心指挥员使用，进行全局通讯和调度；便携移动指挥调终端（安卓4.2以上版本平板电脑）安装终端APP软件后，由各辖区的指挥员使用，对所辖人员进行调度和事件信息的发布收集；用户终端（安卓4.2以上版本）由普通人员使用，经系统认证注册后使用。

2.1指挥中心固定调度席位

在指挥中心大厅建立固定调度台指挥席位，专人值守使用，实现对图像、人员定位、语音调度等功能信息的综合接入，继而在GIS为基础的平台上进行各种信息事件的全方位展现。利用各种功能模块调用，直观的实现对事件相关人员的语音调度、上传图像的预览、推送、上屏控制、信息的获取、接收、推送、共享下发。

2.2便携移动指挥终端

采用便携式安卓操作系统PAD掌上平板电脑作为载体。实现对授权管理群体单兵的指挥，包括语音，图像，图片，文字等方式。具备GIS展示功能，实时显示管辖单位单兵位置及轨迹。接受指挥中心指令，调整对管辖单兵群组的指挥通讯及位置掌控。

2.3单兵装备

手持式三防多媒体智能终端，完成语音呼叫，个呼，图片及图像上传等功能，接受指挥中心及所属PAD指挥调度。



3.产品说明

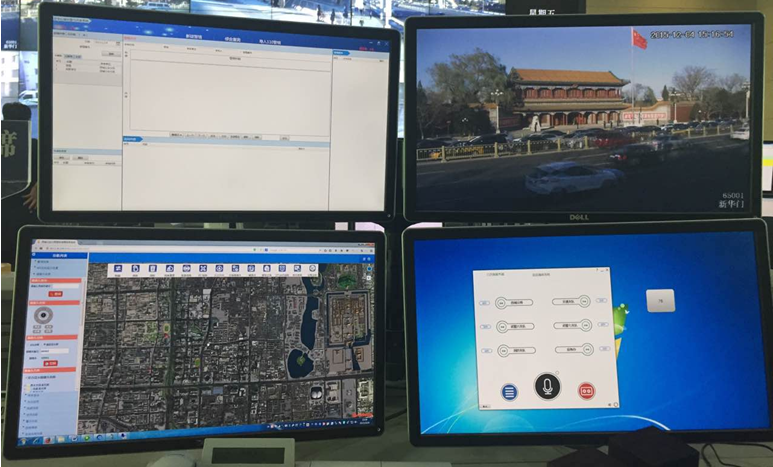

3.1固定席位调度台

固定调度台指挥席由指挥中心专人使用，可安装在指挥大厅或者指挥室内，操作画面涵盖语音调度、图像   监控、 情报汇总、GIS指挥四项基本内容，可接入扩展其他应用。通过GIS地图对成员进行调度指挥；将重要图片或者图像下发到管理人员的PAD便携指挥终端上；实现将单兵上传实时图像推送到指挥中心大屏幕显示或相关管理人员的PAD便携指挥终端上显示；实现单兵的可视化即时通信。



调度台支持功能：

♦组呼

♦个呼

♦组管理

♦组成员管理

♦终端管理

♦遥毙

♦通话组静音

♦电子地图

♦终端GPS位置信息显示

♦终端GPS轨迹追踪

♦终端GPS轨迹查询

♦视频调度转发

♦录音查询

♦录音播放

♦图片发送接收

♦视频发送接收

♦文本消息发送接收

3.2便携指挥终端

移动调度台由分管领导使用，及时掌握管辖范围内的组员的分布状态，接收各类成员上报的文本、图片、视频信息。可实时进行工作任务的指导指挥。移动调度台可使用便携安卓平板电脑，便于携带。



便携移动指挥终端APP软件主要功能：

♦组呼

♦个呼

♦通话组扫描

♦主通话组快速切换

♦强插（高优先级用户）

♦通讯录

♦组内在线用户显示

♦组呼录音信息显示回放

♦支持静音模式

♦文本消息发送接收

♦图片发送接收

♦视频发送接收

♦支持接入辖区视频监控系统（用户需提供SDK开发包）

♦GIS界面展示

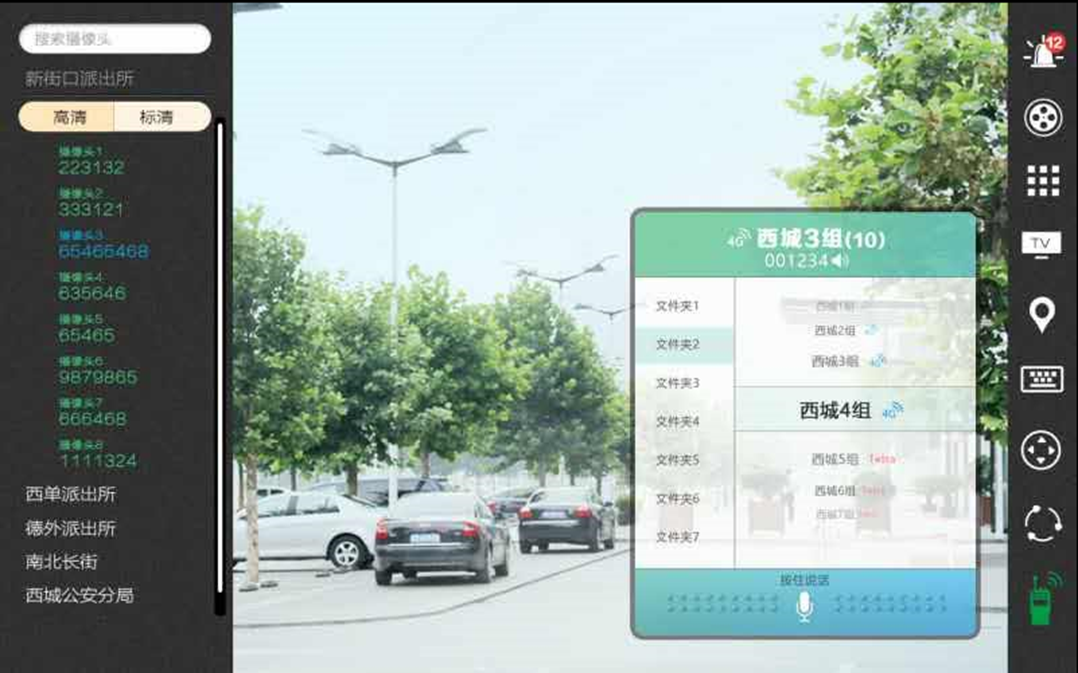

集群通讯界面

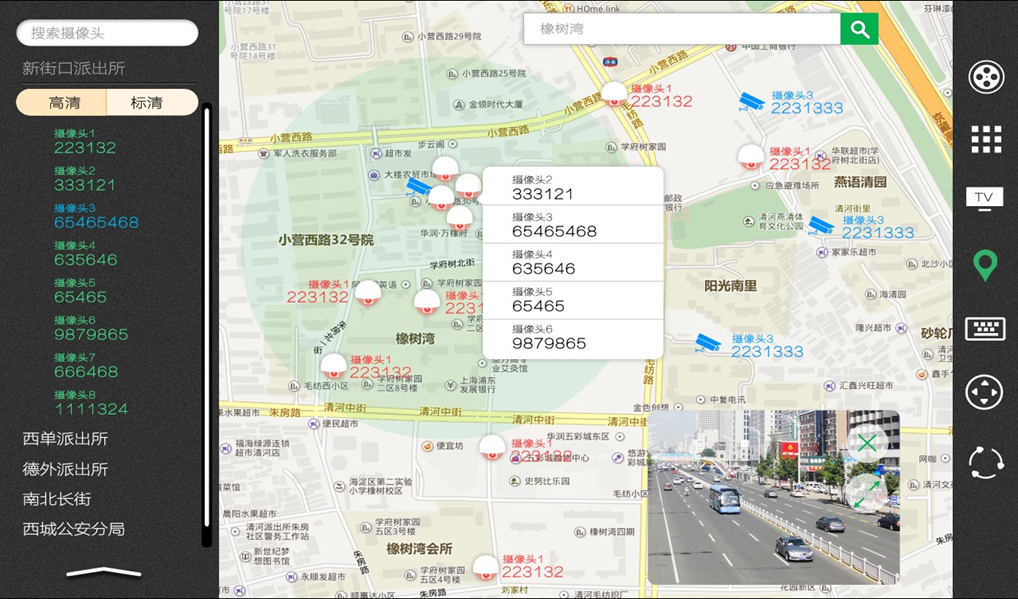

GIS界面

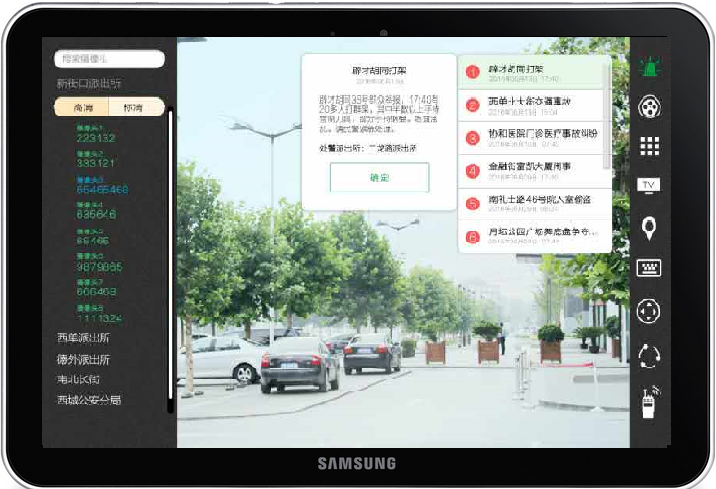

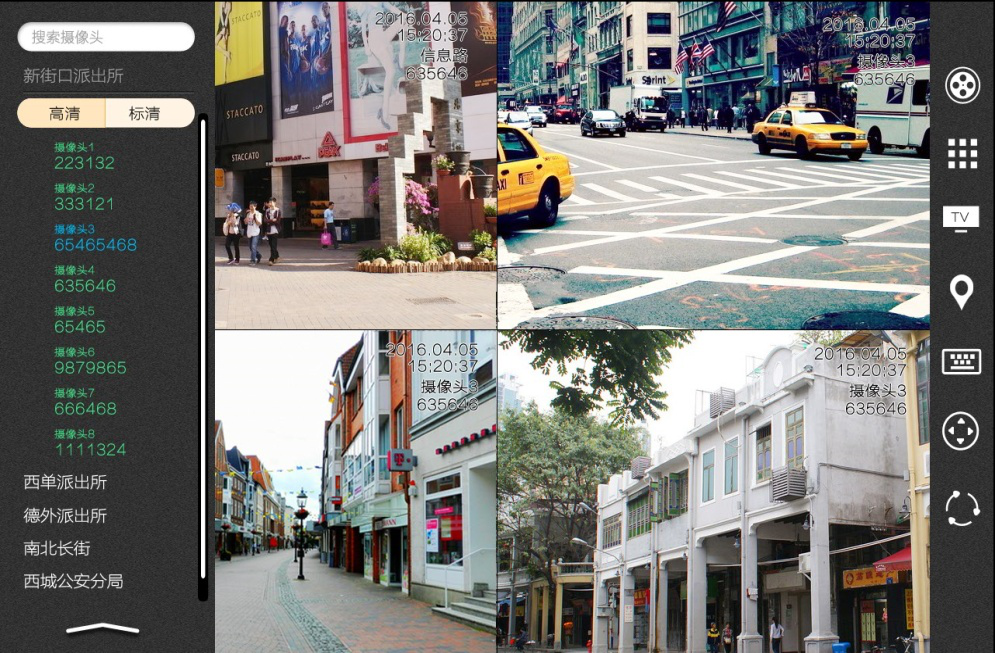

视频监控接入显示界面

3.3集群对讲终端

普通用户终APP软件经过注册待系统鉴权认证后，既可实现集群语音呼叫、个呼、位置、图片及图像上传接收等功能，接受指挥中心及所属移动指挥终端（PAD）指挥调度，可接收推送到、相关信息（包括语音、文本、图片、图像等）。为一线人员提供相关事件的信息资料，可快速掌握现场情况及事件信息，提高事件处置效率。



组呼界面

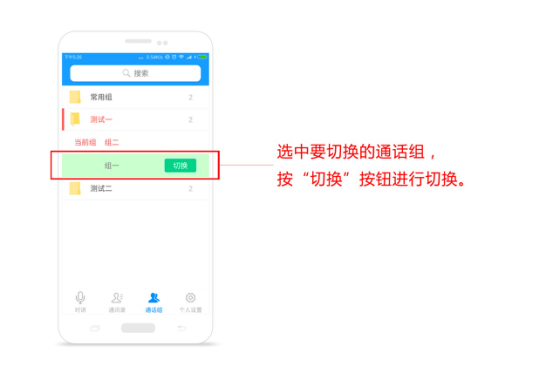

通话组切换



通话组文件夹选择

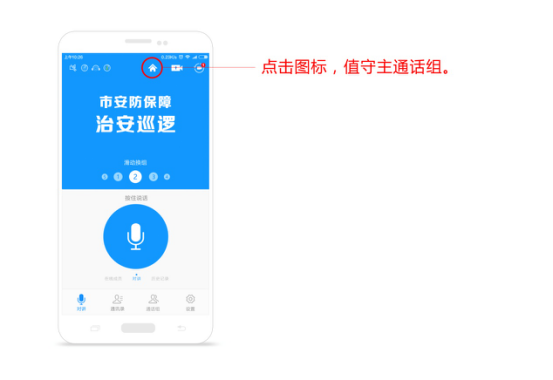

主通话组快捷切换

终端APP软件可通过成员列表，及时了解本组内在线人员情况，并且通过历史通话记录可以对授权通话组内的通话记录随时进行回放，保证组呼不会被漏听。

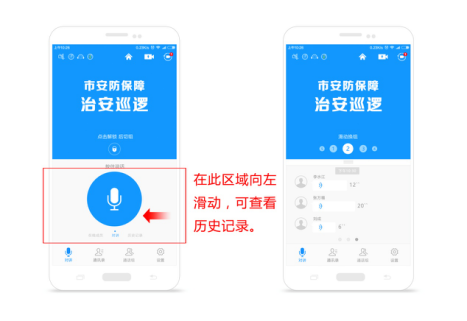

组呼切换至录音回放界面

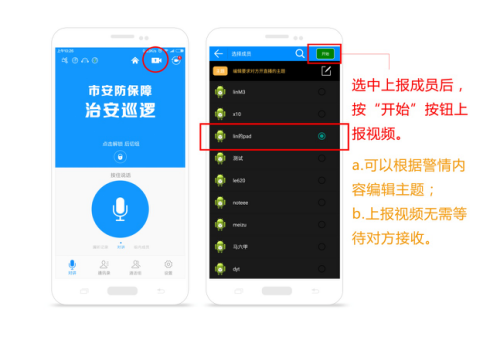

视频实时上报功能界面

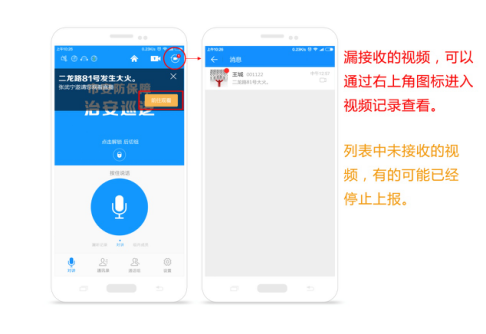

视频上报接收及提示界面

用户终端APP软件主要功能：

♦组呼

♦个呼

♦通话组扫描

♦主通话组快速切换

♦通话组在线人员显示

♦强插（高优先级用户）

♦通讯录

♦组扫描

♦呼叫提示

♦讲话方识别提示

♦组内在线用户显示

♦组内录音信息显示回放

♦支持静音模式

♦图片发送接收

♦实时视频发送接收

♦文本消息发送接收

移动手持终端完成语音集群对讲、文字交流、情报信息图片的上传和接收、协查信息接收、地图地理位置接收、 成员位置显示等功能。



3.4后台服务器集群

后台支撑服务器集群包括：注册服务器、信令服务器、数据转发服务器、地理信息系统服务器、视频存储服务器、录音服务器等。后台所有数据资源可根据用户定义生成统计报表，积累成为大数据，供分析决策。

4.建设方案

宽带集群即时通信系统运行在用户提供的4G专用移动网络环境，为用户提供安装部署灵活、跨地域广泛、基础投资少但见效快的多媒体集群即时通信系统。系统设计采用轻客户端、重服务器策略，尽量减轻终端侧的资源占用，保证终端的使用效果和维护便利。

4.1通讯专网建设

建议用户租用移动（或联通电信等）运营商专用（VPN）数据流量卡，实现与互联网隔离，达到公司通讯保密要求。用户可自行与运营商商谈有关费用。我们的全部设备包括终端运行在该无线专网上。设备安装调试完毕后，由我公司对全部设备的操作使用方法进行培训。

4.2服务器集群建设

所有后台业务支撑服务器部署在用户机房内，接入用户专用网络，对调度台、便携PAD指挥终端、集群对讲终端提供通讯服务。

4.3指挥中心固定席位建设

在用户指挥中心建设固定调度台指挥席位操作终端，接入用户专用网络。

4.4向相关人员配发集群对讲终端

集群对讲终端插入用户专用网络SIM卡后，经设置向用户发放已经配置后的集群对讲终端。

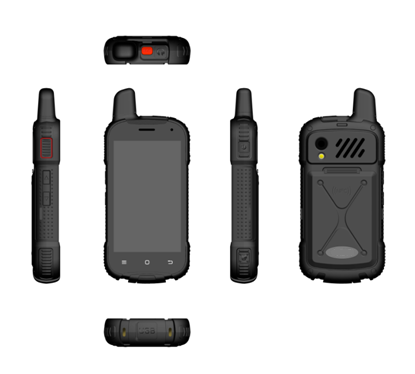

5. 5GPTT LT132终端

LT132作为新一代宽带集群对讲终端，功能强大，只要有3G或者4G信号，全国对讲，没有通讯距离限制，是专门对集体工作联系定制的宽带对讲终端，机器操作方便。
