一.产品功能介绍
TB3P基站是cassidian公司生产的一种小型tetra基站,具有体积小、功耗小、安装调试方便等优势,支持E1传输和IP传输两种传输模式,主要用于场所空间受限的环境使用。
TB3P基站主要分两种型号:单载频和双载频。以下为TB3P基站的详细功能介绍。
序号 |
功能简介 |
TB3P 800M |
1 |
频率范围 |
806–869 MHz |
2 |
上下行间隔 |
45MHz |
3 |
频宽间隔 |
25KHz |
4 |
静态灵敏度 |
< -112 dBm (TCH 7.2, BER 4%, TU50) |
5 |
发射功率 |
最大4W |
6 |
发射/接收类型 |
收发合一,每块载频一个接口。 |
7 |
功耗 |
最大50w(单载频); |
8 |
电源输入 |
10-32V DC |
9 |
体积 |
25 cm x 11 cm x 40 cm(单载频); |
10 |
重量 |
11kg单载频;15kg双载频。 |
11 |
工作温度 |
–10°C .... +55°C |
12 |
传输方式 |
E1: G.703/2Mb/ IP:100/1000Mb/ |
13 |
安装方式 |
支持壁挂式安装 |
二.基站组网方式

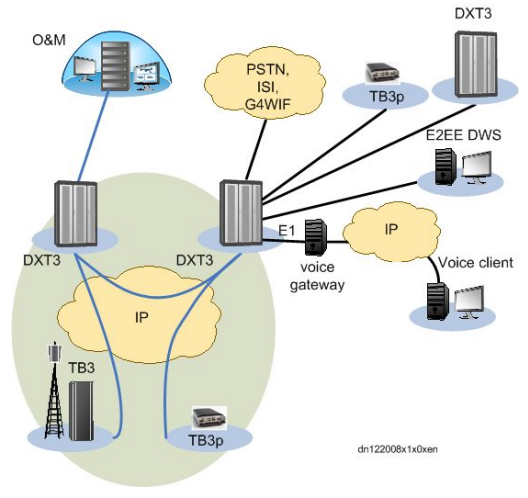

组网方式如下图所示,通过E1或者ip传输直接与核心交换机DXT3相连接,该基站传输端口为一个,暂不支持传输成环的组网方式。
三.基站工作原理
下图是TB3P基站的工作原理。
四.基站覆盖方式

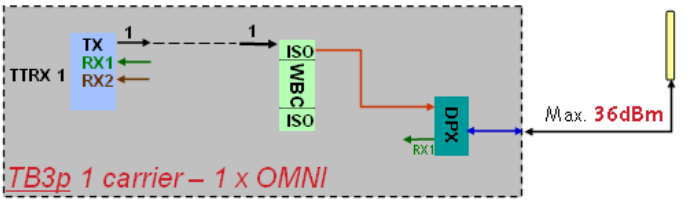

4.1单载频基站

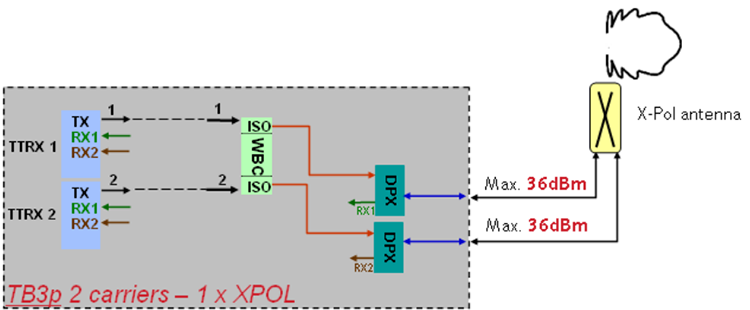

4.2双载频基站

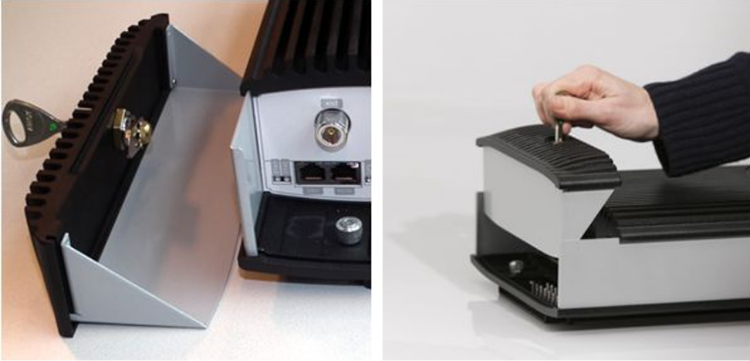

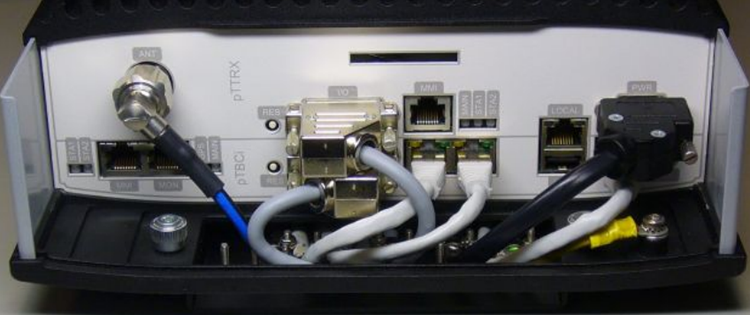

附件:TB3P基站相片
