1.1、TETRA基站TB3
EADS TETRA 基站TB3具有很高的可靠性和可升级性,并具有极好的无线覆盖性能和低运营成本。
EADS TETRA基站TB3的技术指标 |
|
最大输出功率 |
25瓦(合路器出口) |
分集接收 |
6个接收机 |
集成传输单元 |
是 |
一直需要GPS 同步 |
否 |
远程软件下载 |
是 |
远程频率修改与调整 |
是 |
远程操作与维护 |
是 |
1.1.1、TB3特色
1)、覆盖区大
通常,TETRA数字集群网络的覆盖受到设备性能、用户位置、地形地貌、基站位置等复杂因素的影响,使覆盖规划较为复杂。此外,在网络中,由于手机的发射功率低,通常为1瓦,而基站的发射功率高通常为25瓦(合路器输出端口)。因此,上下行链路的平衡问题也是覆盖规划需要考虑的主要问题之一。传统做法是直接降低基站的输出功率以达到上下行链路的平衡。新型的TB3基站在下列多个方面对传统的TETRA基站进行了改进,能够大大改善上行链路,实现专业用户所期待的大区覆盖:
i)采用目前先进的数字处理技术,使基站的动态接收灵敏度从TETRA标准的-106dBm提高到-112dBm;
ii)每个载波单元包含6个接收机,并采用了目前最先进的分集接收技术,可大大提高上行链路的增益;
iii)能够采用先进的双极化板式天线(当然也可采用传统的全向天线),实现3个接收扇区,可以利用极化分集和天线本身的高增益扩展上行链路。接收扇区划分,还能够有效地降低干扰信号的影响。

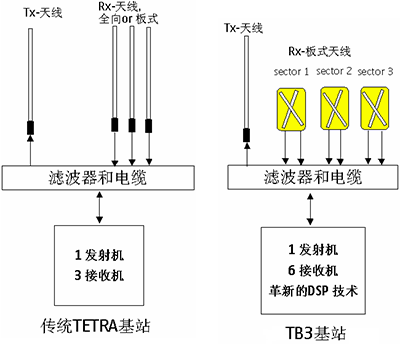

图:TETRA基站天线配置
由于TB3基站在数字处理技术和射频等方面采用了新设计,TB3可以实现最佳的覆盖效果。
总而言之,TB3 TETRA基站结合了全向和扇区方案的优点,比传统的TETRA全向基站具有更大的覆盖范围。与载波数目相同的扇区基站相比,具有更大的容量。
对于成本导向的网络设计,当网络实施时,能够利用同等数目的TB3基站提供更大的覆盖范围;而对于覆盖导向的网络设计,则能够用较少的TB3基站满足覆盖要求;同样地,着重于品质的网络规划能够达到良好的室内通话效果及重叠覆盖效果,如下图所示。

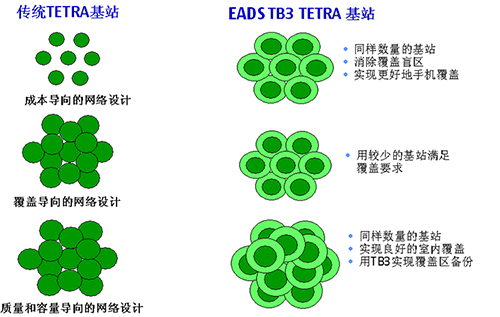

图20:传统基站与TB3基站的覆盖分析
此外,采用TB3也可为已经建成的网络带来好处。如果网络中存在盲区,那么盲区周围的基站可以升级成TB3。如果当网络设计时,假设网络中以高功率终端为主,而实际上用户使用的是低功率的手机,那么采用了TB3,可以更好地实现手机覆盖。
2)支持高速数据
在研发TB3基站的时候,EADS考虑了专业用户对于高速数据的需求,其硬件目前已经能够支持TETRA版本2的高速数据TEDS,只需将来从交换机将高速数据软件包下载到TB3基站便能支持TEDS高速数据传输,无需硬件升级。
这样,同一TB3基站可以支持TETRA话音和TEDS高速数据,无须单独建设高速数据基站网络。对用户来说意味着目前的投资能在TETRA版本2时代得到充分利用,并能够享受到10倍于目前分组数据业务速率的高速体验,实现丰富的多媒体及其他专业数据应用。
1.1.2 其他特点
● 模块化设计
EADS TETRA系统的基站采用模块化的设计,可配置1-8个载波。单机架可容纳1-4个载波(16个无线信道)。双机架可容纳5-8个载波。
基站可根据用户话务量的增加,逐步地进行扩容。本系统方案配置的基站均可方便地扩为更高容量的基站,如8载波基站。
基站包括载波单元(收发信机)、电源、控制单元、传输链路接口、双接收多路耦合器、自动调谐合路器、机柜和电缆。
图表 EADS TETRA基站TB3
● 管理维护远程化、自动化—有效降低运维成本OPEX
基站完全无人值守,参数设置及监控管理可在交换中心远程进行;网络管理系统产生与基站有关的无线统计报告,可以很容易地指出网络容量需求和其瓶颈;基站提供14个外部告警输入端子,实施全面环境监测功能,并可在DXT所在的位置通过基站远程地控制其他设备(例如:空调、门禁等)
基站采用自动调谐合路器实现频率远程设置及修改,保证后期灵活的网络优化及干扰调整(从控制中心对基站的频率远程修改,无需派人去现场)。
全面软件远端升级下载,即从交换中心一点可以远程向基站下载升级软件,无需访问站点便能完成升级从控制中心下载软件到基站进行升级,无需派人逐站升级,并保证网络在极短时间内达到同一功能水平。
远程的MMI人机接口支持,可以在交换机侧对基站参数进行设定,不需要到基站。
● 组网灵活
传输链路接口内置与2Mbit/s传输系统连接的分叉复用模块,很方便配置成链状、环状、树状、星状网络结构。这样,可以有效适应用户现有的传输网络拓扑结构,提高传输系统的利用率。
灵活的拓扑结构
● 高度可靠
基站和交换机的同步方式采用主从同步方式,相对于GPS同步方式更加可靠安全。
● 采用完全模块化的设计易于实现对所有基站单元的冗余。基站可以支持最多8个载波单元(收发信机)和相应独立的电源模块,这些载波单元都是相互备份的;
主控信道MCCH也是多级备份配置,一旦带MCCH的载波单元故障,MCCH可以自动调整到另外一个载波单元上。
● 基站内置传输链路接口,可以提供4个E1接口,便于实现链路冗余;
通过对已经投入运行的基站的统计,EADS TETRA基站的平均无故障时间(MTBF)超过了20年。
1.1.3接口
空中接口符合TETRA标准,支持来自多个厂家的移动台的互可操作性。
基站的每个载波需要1个64kbit/s PCM链路和交换机连接,无须单独的控制时隙。TETRA空中接口TDMA帧的每个时隙与交换机的8kbit/s时隙连接,另外32bit/s用于控制管理。基站和交换机之间也采用TETRA信令,以保证很短的呼叫建立和传输延迟。
1.1.4基站设备框图和面板图
下图是带自动调谐合路器的基站TB3框图(原理图)和面板图:
1.1.5主要单元介绍
基站采用模块化的设计,主要功能板卡和功能描述如下:
序号 |
基站板卡名称 |
功能描述 |
1 |
基站控制器TBC-S |
基站TB3的“告警和维护”单元,负责与交换机之间进行网管信息的沟通。 |
2 |
传输接口单元FXC |
与交换机的传输接口单元,具备4个E1端口,可与交换机组成点对点、星型、环型、链型和网孔型等各种拓扑结构。 |
3 |
电源单元PWR |
为收发信机提供供电,每个收发信机配置单独的电源单元,独立供电。 |
4 |
4信道自动调谐合路器(834-870MHZ),ATC |
信道机发射端合路器,具备自动调谐功能。 |
5 |
双接收多路耦合器(806-824MHZ) DRMC |
信道机接收端耦合器,可最多实现6分集接收。 |
6 |
收发信机(TX 851-869 MHz RX 806-824 MHz),TTRX |
基站信道机,无线信号的发射和接收装置。 |

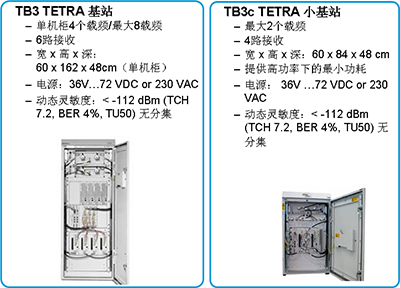

1.1.6两种基站可供选择
针对不同的用户需求,EADS提供两种大小不同的基站:
1.1.7基站指标
名称 |
TB3/TB3C |
接收机等级 |
类B( ETS 300392-2) |
RX动态灵敏度 |
< -112dBm (TCH/7.2、BER/4%) |
合路器 |
自动调谐 |
接收机的数量 |
每TTRX带有6个接收机(TB3) /4个接收机(TB3) |
最大TB3输出功率 |
Pmax=25 W/载波(电调合路输出); |
发射机电性能: |
|
信道间隔 |
25K Hz |
端口特性阻抗 |
50Ω不平衡 |
工作方式 |
连续 |
频率精度 |
±0.1ppm |
互调抑制 |
≥70dB (30KHz的测量带宽) |
离散寄生发射 |
≤-36dBm(100KHz的测量带宽) |
邻道功率 |
-60dBc(偏离25KHz) |
载波带外辐射 |
< -80 dBc(偏离100-250KHz) |
驻波比 |
<1.5 |
靠近载波无用发射最大允许电平 |
-60 dBc(偏离标称载波频率25KHz) |
远离载波无用发射最大允许电平 |
-80 dBc(偏离标称载波频率100-250KHz) |
接收机电性能: |
|
信道间隔 |
25K Hz |
射频输入阻抗 |
50Ω |
共道抗扰性 |
C/Ic优于19dB |
邻道干扰抗扰性 |
C/Ia优于-45dB |
阻塞电平 |
-40dBm |
寄生响应抗扰性 |
70 dB |
互调响应抗扰性 |
68dB |
无用传导发射最大允许电平 |
≦-57dBm(9KHz-1GHz) |
无用辐射发射最大允许电平 |
≦-57dBm(30MHz-1GHz) |
其它 |
|
电源 |
180V~240V;50Hz±5% |
功耗 |
≦2300W(8 TTRX TB3) ; ≦1200W(4 TTRX TB3); ≦800W(2TTRX TB3c) |
工作温度(周围环境) |
–10度-----.+55度 |
TB3发射模式 |
符合TETRA标准中规定,D-CT |
O&M功能 |
配置、报警处理、本地和远程管理 |
1.1.8环境要求
TETRA基站的环境条件满足ETSI标准ETS300019。设备的环境条件和环境测试的标准如下:
● ETSI EN 300019-1-1:环境条件;存储等级1.2;湿度:10…85% RH
● ETSI EN 300019-1-2:环境条件;运输等级2.2
● ETSI EN 300019-1-3:环境条件;静态使用,等级3.1E;温度:–10…+55°C
● ETSI EN 301 4891:电磁兼容
